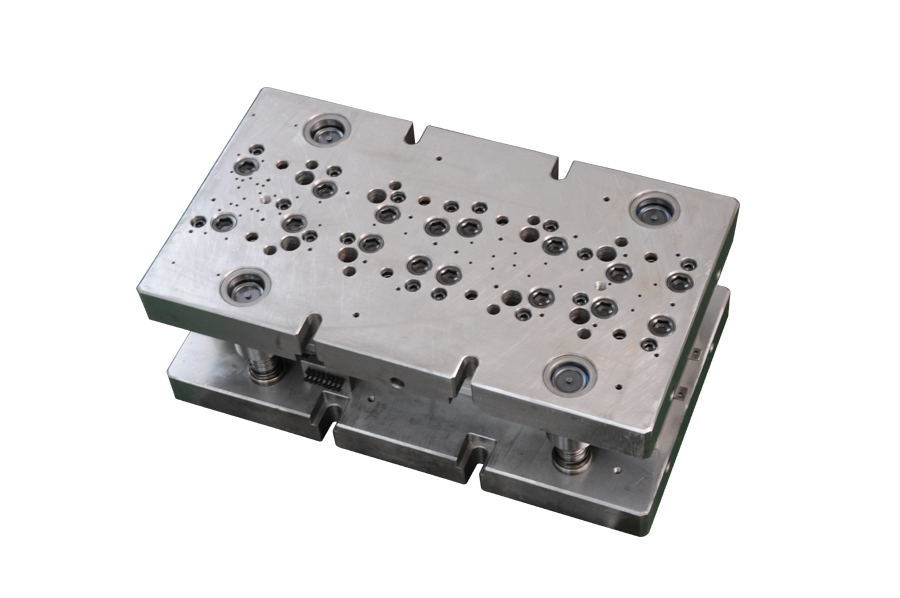

冲压模具是模座、上模座、下模座、脱料板四个部分组成。为了缩短冲压模具的加工周期、加强模具精度、纺一作业人员的手法，降低模具生产时会产生的异常，确保生产质量及模具寿命，特对模具的各个组成部分的组立做出说明，本文将详细介绍冲压模具模座的组立。模座组立工序如下：

1、 将主导柱外表用煤油及酒精洗干净后，用干净布包扎好放入冷冻库。

金彩网 2、 将上，下模座外围用一般8”(20cm)长之中目平剉，将毛边及棱角去除。

金彩网 3、上模座正面，下模座背面所有孔需倒角R0.5以上，Φ12.000定位孔装入端圆周倒R1.0并抛光，主导柱孔装入端圆周倒R1.0并抛光。

4、下模座背面所有落料孔四周倒C0.5(正面不倒)。

金彩网 5、将上、下模座用600#(200*54*27)油石推平去除毛边。

金彩网 6、将上、下模座用煤油清洗干净，用气枪将所有贯穿孔内之杂屑琢一吹干净后，再次用酒精清洗干净。

7、将主导柱置入端涂上少许机油，轻轻敲入下模座导柱孔。(要注意垂直度，需准备电灯及直角规)

8、将8~12支等高杆分别固定在上、下模座上。（等高杆高度需确认，高度差要＜0.002

9、盖上上模座，用灌胶专用定位pin将上，下模座定位OK。

10、将主导套清洗干净，放入上模座主导套孔。(手不可碰到导套外径表面)在每个导套周边四个方向放入0.03~0.04硅钢

金彩网 片，检查每一个导套塞入硅钢片后是否能转动。

11、用块规检查上，下模座之间相对平行度。(300mm以下＜0.020；450mm以下＜0.030；600mm以下＜0.040)

金彩网 12、先取出一个导套周边涂上LOT-680，然后缓缓旋转压入，直到碰到T=48.0mm之垫块，此时导套上端约沉入模座平面

1.0mm。

13、取出对角导套，动作如上述，直到所有导套完成。

14、在上模座正上方放20~30kg重物压住。

15、经12H以上，模座灌胶完成。

16、在上模座前侧刻上：模号，料号，合模高度，PITCH，料厚，料宽。

通过以上16个步骤的工序，冲压模具模座的组立工作已完成。 东莞市金彩精密五金电子有限公司是专业的设计、生产高速的冲压模具生产厂家，欢迎咨询订购。
