精密冲压件模具导柱损伤

来源：金彩查看手机网址

扫一扫!

扫一扫!

浏览：- 发布日期：2017-02-23 11:02:00【大中小】

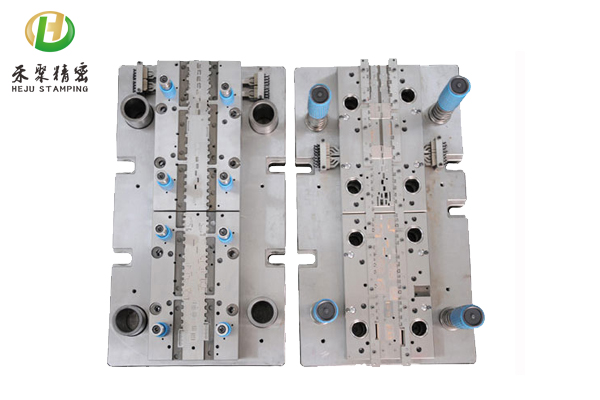

导柱在精密冲压件模具中主要起导向作用,以保证型芯和型腔的成型面在任何情况下互不相碰,不能以导柱作为受力件或定位件用。

精密冲压件模具定模产生巨大的侧向偏移力:
(1).塑件壁厚要求不均匀时,料流通过厚壁处速率大,在此处产生较大的压力
(2).塑件侧面不对称,如阶梯形分型面的模具相对的两侧面所受的反压力不相等

解决以上问题在精密冲压件模具分型面上增设高强度的定位键四面各一个,最简便有效的是采用圆柱键。导柱孔与分模面的垂直度至关重要.在加工时是采用动,定模对准位置夹紧后,在镗床上一次镗完,这样可保证动,定模孔的同心度,并使垂直度误差最小。此外,精密冲压件模具导柱及导套的热处理硬度务必达到设计要求。
